Довідник термінів
(які широко застосовують у виробництві сходів та перил)
Малюнок 3
Схема сходів
1. Підлога верхнього поверху; 2. Висота сходового маршу;
3. Підлога нижнього поверху; 4. Кут підйому;
5. Висота сходинки; 6. Ширина сходинки;
7. Виступ сходинки.
Малюнок 4
Малюнок косоура.
Приклад.
•
•
•
•
•
•
Балясина – опора, а також декоративний елемент ( стор. “Загальні відомості про сходи”, мал.2, 5).
Балюстрада — огорожа на сходовому майданчику, захищає від падіння (мал.2, 1).
Больц - кріплення, яке з'єднує сходинки (складається із болтів, стяжок, опор). Больцеві сходи не мають каркасу. Каркасом такої конструкції є сходинки і самі больци. Відсутній косоур. Вся маса сходів і людей тримається на перилах, стіні або на опорній стійці (якщо така присутня) (мал. 8).
Висота сходинки – визначається шириною підсходинки. Це вертикальна відстань між двома сходинками. ( мал.3, 5).
Виступ сходинки – відстань від краю вищої сходинки до краю ( по ширині ) нижчої сходинки в проекції. ( мал.3, 7).
Забіжні сходинки — сходинки , в яких ширина внутрішнього краю вузька, а зовнішнього — широка. Вони мають нормальну ширину тільки посередині (мал. 9). Потрібні для повороту напрямку сходів. Їх встановлюють там, де немає змоги встановити сходовий майданчик.
Косоури – несучі балки, які знаходяться під нахилом. Косоури проектують під сходинки (мал. 4).
Маршеві сходи — конструкція, яка складається з декількох сходових маршів. Найчастіше бувають двомаршеві сходи (два сходових марша і проміжковий майданчик). Кількість маршів залежить від кількості поверхів та висоти.
Металокаркас сходів- елемент конструкції зроблений з металу. Є несучою конструкцією. Каркаси бувають найрізноманітніших конфігурацій. Обшиваються іншими елементами сходів.
Основа сходів – жорстка конструкція з різних елементів, яка визначає напрямок сходів у просторі. До основи сходів кріпляться сходинки. Елементи основи сходів - больци, стійка, косоури, тетиви.
Пандус- похила поверхня, яка з'єднує два горизонтальні майданчики, які розташовані на різній висоті. Конструкція зручна для дитячих візків, інвалідних візків, автомобілів та для вантажних возиків.
Перила – вертикальна захисна конструкція (мал. 2,8). Забезпечують захист і дають опору при переміщенні сходами. Перила складаються зі стійок (мал.2,6) поручнів ( мал.2,2) і наповнення. Наповнення несуть декоративну і захисну функції.
Поручні – верхня частина перил, яка служить для того, щоби триматися руками при пересуванні сходами. Тобто поручні несуть опорну функцію.
Опорна стійка - несучий стовп, навколо якого створюється сходовий марш гвинтових сходів (мал. 5).
•
•
•
•
•
•
•
•
Малюнок 5
Малюнок опорної
стійки.
Малюнок 6
1.Середня лінія
сходового маршу
•
•
•
•
•
•
•
•
•
•
•
•
Середня лінія сходового маршу - уявна лінія, яка проходить в сходах з конструкцією прямого маршу по середині, в сходах з гвинтовою конструкцією по осі опорної стійки, в сходах з конструкцією з поворотом 50 см від краю (мал. 6).
Стрижнева стіна (перегородка) - вертикальна поверхня, може бути суцільною або наскрізною), побудована між сходовими маршами або майданчиками. Ізольовує їх частково або повністю мал. 11). каркасні перегородки (1, мал.11), суцільні стрижневі стіни (2, мал.11).
Сходинка - елемент сходів, горизонтальна опора для ноги людині, яка рухається по сходах.
Сходи закритої конструкції це виріб, в якому в наявності підсходинки. Марші такого виробу стають суцільними на вигляд. Конструкція стає більш жорсткою і масивною. Рекомендується для широких сходових маршів. В такому варіанті під сходами можливо розташувати різноманітні шухляди і полички.
Сходи відкритої конструкції без підсходинок. Такі сходи виглядають не такими масивними, не мають тильної сторони.
Сходовий крок - співвідношення висоти сходів і ширини сходинки. Як правило, ширина сходинки дорівнює довжині людської стопи.
Сходовий майданчик – горизонтальний майданчик між двома сходовими маршами. (стор. “Загальні відомості про сходи”, мал. 1,2)
Сходовий марш — неперервна послідовність сходинок, обмежена, сходовими майданчиками чи поверхами (мал. 1,1). Довжина сходового маршу визначається від краю першої сходинки до початку майданчика. Ширина визначається відстанью між внутрішніми краями перил, чи відстанью між краєм перил до стіни.
Сходовий проліт – вільний простір, який обмежується сходовими маршами та площадками.
Тетиви – опорні похилі балки в яких сходинки кріпляться в пазах (мал. 7).
Триплекс – багатошаровий матеріал, який складається з шарів силікатного скла, склеєних між собою фотополімером. Фотополімер утримує скалки при пошкодженні і не дає розлітатись. Таке скло вважається безпечним і стійким до ударів.
Центральний косоур – елемент сходів, який тримає сходинки вздовж центральної вісі знизу. Опорна конструкція (мал.10).
Малюнок 7
Один із варіантів
тетиви. Приклад.
Малюнок 8
1. Больци.
Малюнок 9
1. Забіжні сходинки
Малюнок 10
Фото сходів з центральним косоуром.
Важливо знати!
Чим відрізняється косоур від тетеви:
Косоур - опорний елемент сходів, де сходинки розташовані зверху каркасу. Збоку він має форму гребінця (мал.12).
Тетива - опорний елемент сходової конструкції, в якій сходинки розташовуються всередині. Каркас має спеціальні пази, де кріпляться сходинки. Збоку видно лише пряму балку під кутом (мал.13).
Різниця між косоуром і тетевою добре видно на малюнку, тому в подальшому, відрізняти косоур і тетеву ви будете без особливих зусиль.
Малюнок 12
Приклад сходів на косоурах.

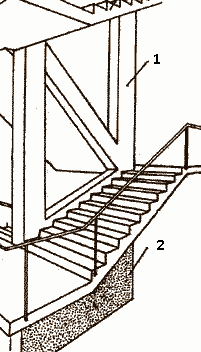

Малюнок 11
Стрижнева стіна або
перегородка.
1.Каркасна перегородка.
2.Суцільна перегородка.
Малюнок 13
Приклад сходів на тетивах.
